Hurtigt anbragt bro

Rapidly Emplaced Bridge er et integreret vandbåret nødstøttesystem udviklet til situationer, hvor traditionel transportinfrastruktur ikke kan opfylde presserende operationelle krav.

Oversvømmelseskatastrofer, brofejl, vejafbrydelser og fjerntekniske projekter kræver ofte midlertidige vandkrydsningsløsninger, der kan implementeres hurtigt og fungere pålideligt. I modsætning til konventionelle flydebroer, der er afhængige af slæbebåde, kraner og store installationshold, kombinerer dette system fremdrifts-, positionerings-, forbindelses- og lastbærende funktioner i hvert uafhængigt modul.

Broen er bygget op omkring standardiserede 10 meter selvkørende pontonmoduler. Flere enheder kan forbindes i henhold til krydsningsafstand og operationelle behov, hvilket skaber flydende brostrukturer lige fra små kanaler til store vandveje på over 100 meter.

Hvert modul er i stand til uafhængig navigation, så det kan flyttes direkte til det udpegede implementeringsområde. Efter positionering justeres modulerne og låses gennem et integreret forbindelsessystem for at danne en stabil flydebro.

Når en komplet brostruktur ikke er påkrævet, kan individuelle motordrevne moduler også fungere som færgeenheder til transport af personale, redningsudstyr, køretøjer og nødmateriel.

Nøglefunktioner

1. Standardiseret modulært pontondesign

Den modulære opbygning giver flere praktiske fordele:

· Fleksibel konfiguration fra 10m til 100m+

· Forenklet transport og opbevaring

· Hurtigere feltsamling

· Nemmere vedligeholdelse og udskiftning

· Udvidelig kapacitet til fremtidige krav

Dette design giver nødorganisationer og ingeniørentreprenører mulighed for at forberede udstyr, der kan tilpasse sig forskellige driftsmiljøer.

2. Uafhængigt selvkørende navigationssystem

Det selvkørende design forbedrer:

· Implementeringshastighed

· Placeringsnøjagtighed

· Operationel fleksibilitet

· Responseffektivitet

Når brobygning ikke er påkrævet, kan individuelle moduler fortsætte med at fungere uafhængigt som drevne færgeplatforme.

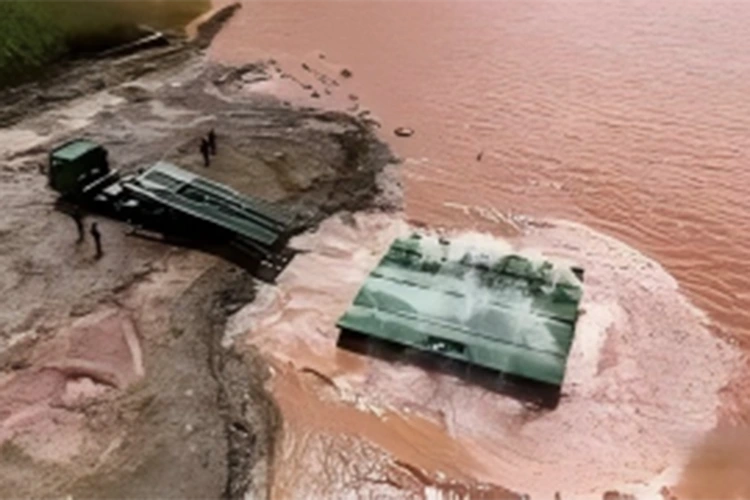

3. Hurtig indsættelse til nødoperationer

Nødsituationer kræver udstyr, der kan transporteres og installeres hurtigt.

En standard 60 meter brokonfiguration kan typisk implementeres inden for 10-15 minutter under passende driftsforhold.

Denne hurtige reaktionsevne gør systemet velegnet til:

· Redningsaktioner over oversvømmelser

· Nødtransportgendannelse

· Katastrofehjælpslogistik

· Midlertidig infrastrukturgendannelse

4. Kraftig lastbæreevne

Brosystemet er designet med en højstyrke strukturel ramme, der fordeler belastninger på tværs af forbundne moduler, samtidig med at dækkets stabilitet bevares.

En standard 60 meter brokonfiguration giver:

· Nominel lastekapacitet: 60 tons

· Mulighed for krydsning af tungt udstyr

· Stabil køretøjstransportydelse

Under strukturelle test blev den maksimale brodæksdeformation under fuld belastning kontrolleret inden for 12 mm, uden permanent deformation efter aflæsning.

Denne pålidelige belastningsydelse understøtter applikationer, der kræver kontinuerlig transport af tungt rednings- og ingeniørudstyr.

5. Tilpasningsevne til komplekse vandmiljøer

Nødoperationer finder ofte sted under uforudsigelige miljøforhold.

TheRapidly Emplaced Bridge er designet til drift i:

· Floder

· Søer

· Reservoarer

· Oversvømmelseskanaler

· Kystnære lavvandede farvande

Systemet understøtter driftstemperaturer fra:

-30°C til +55°C

Ydelsestest bekræftede stabil drift under:

· Vandstrømhastigheder op til 2,8 m/s

· Kortsigtet modstand op til 3,0 m/s

· Vindforhold op til Force 6

· Bølgehøjder ca. 0,5 m

Et intelligent ballastjusteringssystem hjælper med at kompensere for vandstandsændringer, hvilket forbedrer stabiliteten under skiftende driftsforhold.

6. Dobbelt driftstilstande

Brosystemet giver to driftstilstande inden for en platform.

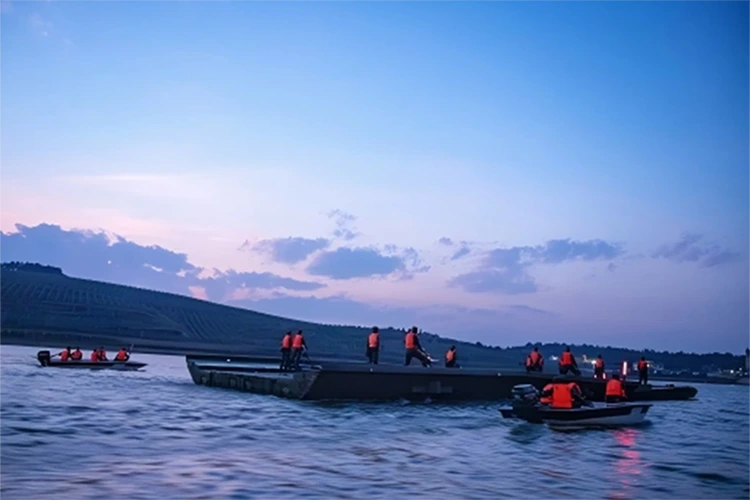

Flydende brotilstand

Flere moduler kan forbindes for at skabe en midlertidig flydebro til:

· Køretøjstransport

· Personalbevægelse

· Overførsel af udstyr

· Nødlogistik

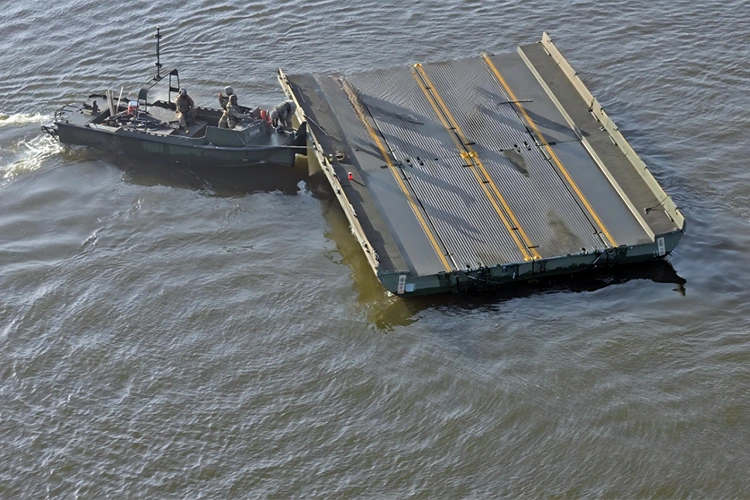

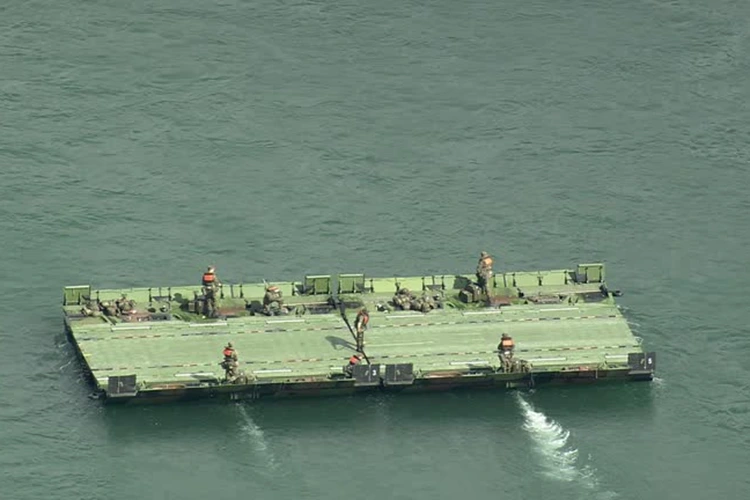

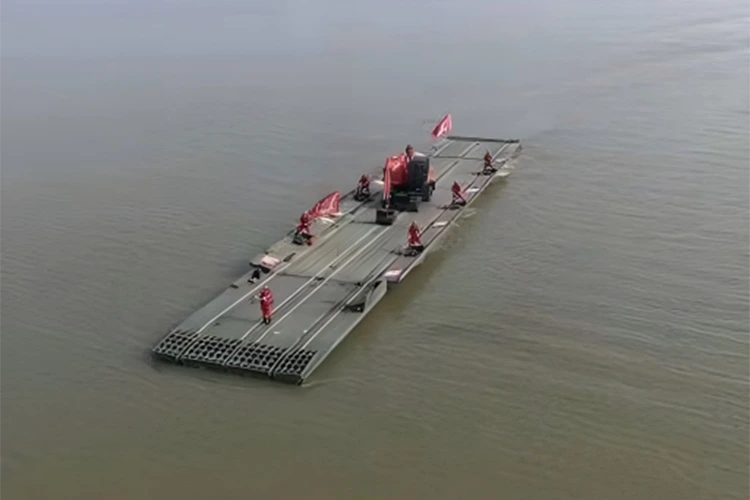

Motordrevet færgetilstand

Individuelle drevne moduler kan fungere uafhængigt for:

· Floden krydser

· Redningstransport

· Levering af forsyninger til fjerntliggende områder

Dette dobbeltfunktionsdesign forbedrer udstyrsudnyttelsen og giver operatørerne mulighed for at vælge den bedst egnede metode i forhold til stedets forhold.

Test af teknisk ydeevne og pålidelighed

Strukturel styrke- og belastningstest

En standard 60 meter modulær brokonfiguration blev testet under en nominel belastning på 60 tons for at evaluere strukturel stabilitet under tung transport.

Under fuldlastdrift forblev den maksimale lodrette deformation af brodækket med 12 mm, og der opstod ingen permanent deformation efter aflæsning.

Det modulære låsesystem gennemførte gentagne forbindelsestest uden at løsne sig eller strukturelle skader, hvilket sikrede pålidelig ydeevne under flere implementeringscyklusser.

En anti-væltning sikkerhedsfaktor på ≥1,6 giver yderligere stabilitet under tunge belastninger og sidebølgekollisioner.

Disse testresultater viser broens evne til at understøtte redningskøretøjer, tekniske maskiner og nødtransportkrav.

Kontinuerlig drift og holdbarhedstest

Nødudstyr skal forblive operationelt under længerevarende rednings- og genopretningsmissioner.

Det komplette brosystem er gennemført med succes:

· 72-timers kontinuerlig fuld belastningsdriftstest

· Mere end 1.000 monterings- og demonteringscyklusser

· Test ved høj temperatur og lav temperatur

· Regn- og vindbølgemiljøtest

Gennem disse evalueringer opretholdt fremdriftssystemet, det hydrauliske system og det elektroniske styresystem stabil drift.

Det holdbare design reducerer vedligeholdelseskravene og forbedrer udstyrstilgængeligheden under langsigtet feltindsættelse.

Intelligent kontrol og positioneringsydelse

Effektiv implementering afhænger af nøjagtig positionering og pålidelig modulforbindelse.

Hvert drevet modul integrerer en intelligent kontrolplatform, der overvåger driftsforhold og hjælper operatører under navigation og montering.

Systemet giver:

· Overvågning af broholdning i realtid

· Automatisk hydraulisk balancejustering

· Kompensation for vandstand

· Overbelastningsbeskyttelse

· Fejldiagnosefunktioner

Under positioneringstests opnåede systemet en justeringsnøjagtighed med 5 cm, hvilket hjalp med at reducere manuel justeringstid og forbedre samlingseffektiviteten.

Modulære konfigurationsmuligheder

TheRapidly Emplaced Bridge bruger standardiserede drevne moduler, hvilket giver kunderne mulighed for at vælge passende brolængder i henhold til vandbredde, trafikkrav og driftsforhold.

Hver konfiguration bevarer kernefordelene ved:

· Uafhængig navigation

· Hurtig implementering

· Tung transport

· Mulighed for modulær udvidelse

Denne modulære tilgang giver organisationer mulighed for at udvide brokapaciteten i overensstemmelse med fremtidige driftskrav uden at erstatte eksisterende udstyr.

Hovedapplikationer

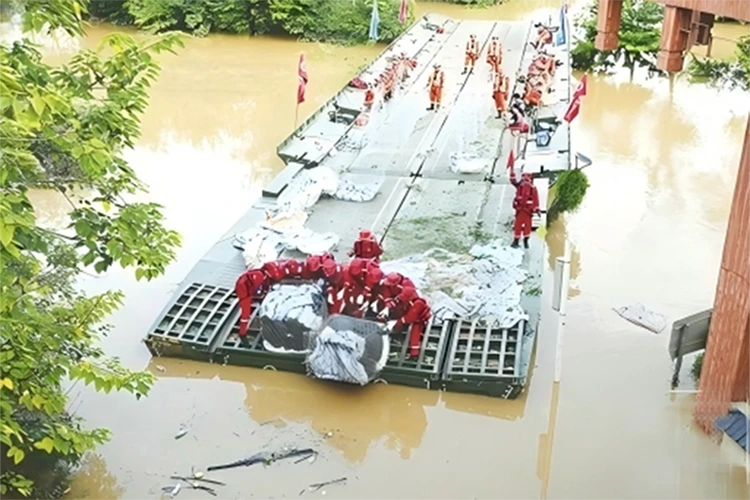

Oversvømmelseskontrol og katastrofehjælp

Under oversvømmelser og ekstreme vejrbegivenheder kan beskadigede veje og nedsænkede broer isolere samfund og forsinke nødberedskab.

Den modulære drevne pontonbro giver midlertidig transportadgang til:

· Redningshold

· Udrykningskøretøjer

· Medicinske forsyninger

· Reliefmaterialer

· Teknikudstyr

Dens hurtige implementeringsevne hjælper med at genoprette transportforbindelser i kritiske responsperioder.

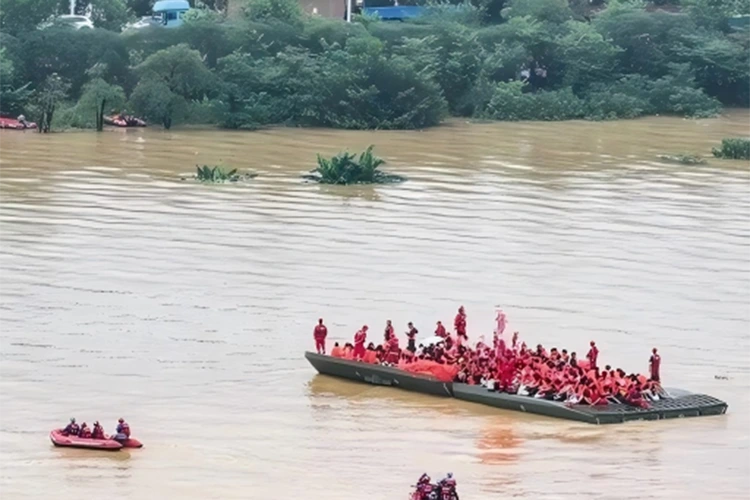

Akut vandredning

Systemet giver stabil vandkrydsningsevne til redningsoperationer i floder, reservoirer og oversvømmede områder.

Det understøtter:

· Evakuering af personale

· Transport af redningsudstyr

· Nødforsyningslevering

· Midlertidig adgang etablering

Det selvkørende design forbedrer mobiliteten, når traditionelle transportruter ikke er tilgængelige.

Gendannelse af infrastruktur

Efter brokollaps, vejskade eller naturkatastrofer kræver genopbygning af permanent infrastruktur ofte betydelig tid.

Den modulære flydebro giver en midlertidig transportløsning, mens permanente reparationer er i gang.

Det kan understøtte:

· Byggekøretøjer

· Reparation af udstyr

· Materialetransport

· Bevægelse af arbejdsstyrken

Marine Engineering Support

Marine byggeprojekter kræver ofte fleksible midlertidige transportsystemer.

Broen kan understøtte operationer relateret til:

· Havnekonstruktion

· Reservoirprojekter

· Offshore-teknik

· Vandplejeprojekter

· Rørledning og energiinfrastruktur

Dens modulære design tillader flytning i henhold til skiftende projektkrav.

Civilforsvar og nødmobilitet

Kombinationen af ​​hurtig udbredelse, uafhængig navigation og kapacitet til tung last gør systemet velegnet til nødmobilitetsmissioner, der kræver hurtig overfartskapacitet.

Ansøgninger omfatter:

· Civilforsvarsoperationer

· Nødlogistik

· Strategisk transportsupport

· Storstilede redningsmissioner

Hvorfor vælge HAIDING SHIPYARD

At vælge en nødbroleverandør kræver mere end at evaluere produktspecifikationerne. Produktionsevne, teknisk support, tilpasningsevne og langsigtet service er lige så vigtige faktorer.

HAIDING SHIPYARD har specialiseret sig i udvikling og fremstilling af modulært vandbårent udstyr og leverer integrerede løsninger til nødberedskab, oversvømmelseskontrol, transportgenvinding og marineingeniørapplikationer.

Fra strukturel fremstilling til systemintegration følger hvert bromodul standardiserede fremstillingsprocedurer for at sikre ensartet ydeevne og pålidelig drift.

Vores ingeniørteam arbejder sammen med kunder for at bestemme den bedst egnede konfiguration baseret på:

· Vandvejsbredde

· Påkrævet belastningskapacitet

· Driftsmiljø

· Implementeringskrav

· Transportforhold

Uanset om kunderne har brug for individuelle drevne moduler eller komplette flydebrosystemer, leverer HAIDING SHIPYARD praktiske løsninger designet omkring reelle operationelle behov.

OEM og Customization Services

Forskellige projekter kræver forskellige brokonfigurationer. HAIDING SHIPYARD tilbyder tilpasningsmuligheder for at opfylde specifikke applikationskrav.

Kvalitetskontrol

Pålideligt nødudstyr kræver streng produktionskontrol.

Hvert modulært brosystem gennemgår inspektion gennem hele produktionsprocessen, herunder:

· Råvareinspektion

· Inspektion af strukturel fremstilling

· Svejsekvalitetsinspektion

· Verifikation af mekanisk samling

· Hydraulisk systemtest

· Elektrisk kontroltest

· Test af navigationsfunktioner

· Bekræftelse af indlæst ydeevne

· Afsluttende driftsinspektion

Ofte stillede spørgsmål

Kan pontonbroen fungere uden slæbebåde?

Ja. Hvert modul er udstyret med et uafhængigt fremdriftssystem, der tillader autonom navigation, positionering og tilslutning uden eksternt bugseringsudstyr.

Hvor lang tid tager det at installere broen?

Indsættelsestiden afhænger af broens længde og stedets forhold. En standard 60 meter konfiguration kan typisk gennemføres inden for 10-15 minutter under passende forhold.

Hvad er den maksimale brolængde?

Det modulære design tillader brokonfigurationer på mere end 100 meter ved at tilslutte yderligere strømforsynede moduler.

Hvilken belastningskapacitet kan broen understøtte?

En standard 60 meter konfiguration giver en nominel belastningskapacitet på 60 tons.

Kan individuelle moduler fungere som færger?

Ja. Individuelle drevne moduler kan fungere uafhængigt til transport af personale og udstyr.

Hvilke miljøer kan broen operere i?

Systemet er velegnet til floder, søer, reservoirer, oversvømmelseskanaler og lavt kystvand.

Hvilket temperaturområde understøtter den?

Driftstemperaturområdet er fra -30°C til +55°C.

Kan broen tilpasses?

Ja. HAIDING SHIPYARD leverer tilpasning til brolængde, belastningskrav, kontrolsystemer og understøttende udstyr.

Yder du teknisk support?

Ja. Teknisk rådgivning, driftsvejledning, reservedelssupport og vedligeholdelsesassistance er tilgængelige.

Kontakt HAIDING SHIPYARD

Når nødtransportruter afbrydes, bliver pålideligt udstyr, der krydser vand, afgørende for at genoprette adgangen hurtigt og sikkert.

HAIDING SHIPYARD leverer Rapidly Emplaced Bridge-løsninger designet til oversvømmelseskontrol, katastrofeberedskab, infrastrukturgendannelse og marineingeniørapplikationer.

Kontakt vores ingeniørteam for tekniske specifikationer, konfigurationsanbefalinger og skræddersyede projektløsninger.
