HAIDING SKIBSVÆFTudviklerJack Up Living Quarter Platformsom en integreret offshore-overnatnings- og supportløsning til krævende marineprojekter. Designet til vanddybder på 3-100 m, kan platformen rumme op til 100 personer og understøtte en samlet platformsbelastning på op til 3.000 tons, der kombinerer indkvartering, catering, kontorer, medicinske faciliteter, nødsystemer, ferskvandsopbevaring og strømforsyning i én selvhævende struktur.
En moderne offshore boligløsning skal give mere end basal indkvartering. Personale, der arbejder på olie- og gasfelter, havvindmølleprojekter, undersøisk konstruktion, bjærgningsoperationer og andre havtekniske projekter skal muligvis forblive offshore i uger eller måneder. En korrekt konstrueret Jack Up Living Quarter Platform giver et stabilt forhøjet arbejdsmiljø, mens den integrerer indkvartering, madservice, medicinsk støtte, nødbeskyttelse, forsyningsvirksomheder og operationelle rum. HAIDING SHIPYARDs platform er designet omkring modulopbygning, justerbare spud-ben, uafhængige forsyningsselskaber, miljøkontrol og offshore-udrulningskrav. Dets konfigurerbare design gør det muligt for projektejere at matche indkvarteringskapacitet, vanddybde, dækbelastning, strømkrav og støttefaciliteter til specifikke projektforhold.
Indholdsfortegnelse
- Hvad er en Jack Up Living Quarter platform?
- Hvorfor er det vigtigt for offshore-projekter?
- Hvordan er platformen designet til offshore-liv?
- Nøgle tekniske specifikationer
- Hvad er de vigtigste driftsmæssige fordele?
- Hvor kan det bruges?
- Hvad skal købere overveje, inden de bestiller?
- Ofte stillede spørgsmål

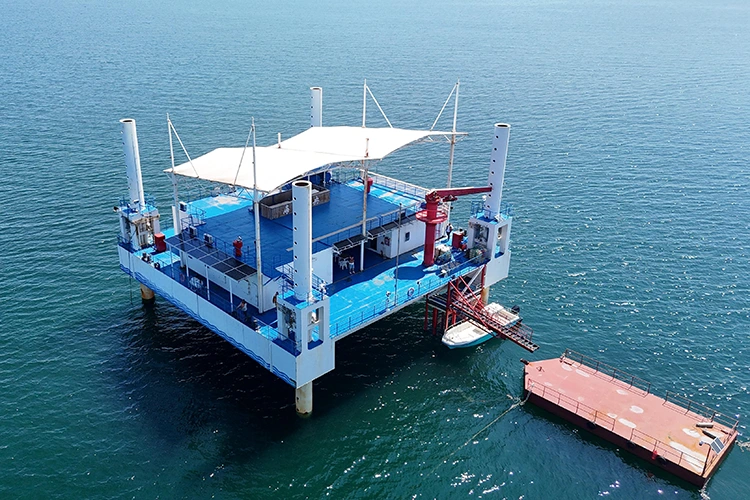

Hvad er en Jack Up Living Quarter platform?
En Jack Up Living Quarter Platform er en selvhævende offshore platform designet til at give langvarig indkvartering og støttefaciliteter til personale, der arbejder til søs. I modsætning til et konventionelt flydende indkvarteringsfartøj bruger en jack-up-konfiguration spud-ben til at hæve hovedplatformen over vandoverfladen efter placering på projektstedet.
Denne konfiguration skaber et dedikeret forhøjet boligmiljø, der kan inkorporere soveværelser, spisefaciliteter, kontorer, rekreative områder, medicinske rum, nødherberger, forsyningssystemer og udstyrsrum. I henhold til produktspecifikationerne fra HAIDING SHIPYARD, er dens platform konfigureret til 3-100 m vanddybder med tilpasselige spud-benlængder på 20-100 m og plads til op til 100 mandskab.
Platformen er særligt velegnet, hvor offshore-personale skal forblive tæt på et driftssted uden udelukkende at være afhængig af daglig transport eller hyppige forsyningsskibsbevægelser.
Hvorfor er det vigtigt for offshore-projekter?
Offshore-projekter står ofte over for begrænset plads, skiftende vejrforhold, lange transportafstande og kompliceret logistik. Indkvartering bliver derfor en del af den overordnede projektinfrastruktur snarere end blot et sted for arbejdere at sove.
En veldesignet boligplatform kan centralisere flere støttefunktioner:
- Indkvartering:Konfigurerbare enkelt- og dobbeltværelser til længerevarende personaleophold.
- Catering:Spise- og madopbevaringsfaciliteter for offshore-besætninger.
- Operationer:Kontorer og mødelokaler til daglig projektkoordinering.
- Medicinsk støtte:Dedikerede behandlings- og beredskabsområder.
- Nødbeskyttelse:Nødly, brandsikring, backup-strøm og overvågningssystemer.
- Hjælpeprogrammer:Ferskvandsopbevaring, elproduktion, aircondition og rensningssystemer.
Ved at kombinere disse funktioner i en enkelt konstrueret platform kan projektoperatører skabe en mere organiseret offshore støttebase for boring, konstruktion, vedligeholdelse, installation eller nødaktiviteter.
Hvordan er platformen designet til offshore-liv?
Modulær indkvartering
Boligområdet kan arrangeres på flere niveauer. HAIDING SHIPYARD-konfigurationen bruger en tre-til-fire-etagers modulopbygget kahyt med et samlet areal på cirka 1.200-1.500 m². Indkvarteringsarrangementet kan omfatte omkring 50 værelser, mens fællesarealer kan omfatte kantine, kontorer, mødelokaler, fitnessrum, læsesal og audiovisuelt rum.
Kontrolleret indendørs miljø
Langtidsophold offshore kræver opmærksomhed på temperatur, luftfugtighed, ventilation og luftkvalitet. Platformen inkorporerer centralt klimaanlæg og luftrensningssystemer. Det specificerede indendørs temperaturområde er ca. 22–26°C, med en fugtighedskontrol på 40–60 %, hvilket understøtter et mere ensartet indendørsmiljø på trods af skiftende havforhold.
Integreret nødstøtte
Offshore-indkvartering skal også understøtte nødberedskab. Platformdesignet omfatter en medicinsk kabine, nødly, brandsikringsudstyr, backupgenerering, overvågningssystemer og manuelle nødløfteforanstaltninger. Disse systemer kan integreres i henhold til projektets drifts- og klassifikationskrav.
Spud Ben tilpasningsevne
Den selvhævede struktur anvender sektions-truss-type spud-ben. Den angivne bendiameter er cirka 2,5–3,0 m, mens benlængden kan tilpasses mellem 20 og 100 m. Dette gør det muligt at tilpasse platformskonfigurationen til forskellige vanddybdekrav og havbundsforhold.
Hvad er de vigtigste tekniske specifikationer?
Tekniske parametre er essentielle ved evaluering af en offshore indkvarteringsplatform, fordi vanddybde, nyttelast, dimensioner, benkonfiguration, strømforsyning og sikkerhedssystemer direkte påvirker projektets egnethed.
| Parameter | Specifikation | Projektets betydning |
|---|---|---|
| Gældende vanddybde | 3-100 m | Understøtter forskellige offshore-driftsmiljøer |
| Platformens længde | 50-70 m | Giver plads til overnatning og støttemoduler |
| Platforms bredde | 20-25 m | Understøtter multifunktionel dækplanlægning |
| Spud Ben | 3 truss-type ben | Giver selvhæveevne |
| Spud Benlængde | 20-100 m | Kan tilpasses til projekteret vanddybde |
| Løftehastighed | 0,3-0,5 m/min | Understøtter kontrollerede elevationsoperationer |
| Samlet platformsbelastning | Op til 3.000 tons | Tillader indkvartering, udstyr, forsyninger og forsyninger |
| Indkvarteringskapacitet | Op til 100 personer | Velegnet til mellemstore offshore-besætninger |
| Ferskvandsopbevaring | 200 m³ | Understøtter udvidet offshore-drift |
| Strømproduktion | 2 × 500 kW dieselgeneratorer | Giver primær og standby generation |
| Solar Assistance | 100 kW solcelleanlæg | Giver vedvarende energi |
| Nivelleringsnøjagtighed | ±0,1° | Hjælper med at opretholde et stabilt boligmiljø |
| Platform materiale | CCSB marine stålplade | Designet til marine strukturelle applikationer |
Disse figurer repræsenterer den refererede platformkonfiguration. Faktiske tekniske parametre bør bekræftes i henhold til projektets vanddybde, havbundsforhold, klassificeringskrav, indkvarteringskrav og gældende offshore-regler.
Hvad er de vigtigste driftsmæssige fordele?
1. Stald højovernatning
Efter positionering og hævning giver platformen en dedikeret levende struktur over vandet. Denne konfiguration adskiller indkvarteringsområdet fra direkte kontakt med havoverfladen og skaber en stabil base for personalestøttefaciliteter.
2. Reduceret afhængighed af ekstern logistik
Ferskvandsopbevaring, kølelager, backupgenerering og integrerede boligfaciliteter kan forlænge intervallet mellem eksterne forsyningsoperationer. Dette er især nyttigt til projekter, hvor transport til og fra land er tidskrævende eller vejrafhængig.
3. Modulær transport og montering
Platformen kan opdeles i flere transportable sektioner. Den refererede konfiguration består af cirka fem til syv hovedsektioner, hvilket gør det muligt at transportere komponenter med passende pramme eller halvt nedsænkelige fartøjer og samles på projektstedet.
4. Nemmere vedligeholdelse af nøglesystemer
Modulære udstyrsarrangementer kan forenkle udskiftningen af udvalgte systemer såsom generatorer, ferskvandsbehandlingsudstyr og airconditionkomponenter. Denne tilgang kan reducere den tid, der kræves til at isolere og udskifte individuelle udstyrsmoduler.
5. Multi-funktion offshore support
I stedet for at bruge separate faciliteter til indkvartering, kontorer, medicinsk støtte, catering og nødberedskab, kan disse funktioner integreres i ét platformslayout. Dette er værdifuldt, når dæksplads og offshore-logistik er begrænset.
Hvor kan det bruges?
En Jack Up Living Quarter Platform kan konfigureres til forskellige offshore-projekter, hvor personalet har brug for udvidet indkvartering og support på stedet.
- Offshore olie og gas:Giver bolig-, catering-, kontor- og nødstøtte til bore- og produktionspersonale.
- Offshore vind:Understøtter installations-, inspektions-, vedligeholdelses- og konstruktionsteams, der arbejder omkring havvindprojekter.
- Dybhavsteknik:Giver indkvartering til marine konstruktion og undersøiske ingeniørbesætninger.
- Reparation af rørledninger:Opretter en midlertidig offshore-base tæt på undervandsledningsvedligeholdelsesaktiviteter.
- Skibets bjærgning:Tilbyder midlertidig indkvartering og forsyningsstøtte til nødredningshold.
- Marine nødberedskab:Kan konfigureres til hurtig implementering, hvor der kræves midlertidig personaleophold.
For eksempel er den refererede HAIDING SHIPYARD-konfiguration designet til at understøtte langtidsophold i personalet fra ca. 30 til 180 dage, afhængigt af projektarrangementet og driftsbetingelserne.
Hvad skal købere overveje, inden de bestiller?
At vælge en offshore-boplatform kræver mere end at sammenligne indkvarteringskapacitet. Købere bør give producenten detaljerede projektoplysninger, så struktur- og forsyningssystemer kan konstrueres korrekt.
- Vanddybde:Bekræft den minimale og maksimale driftsvandsdybde og den påkrævede spud-benlængde.
- Havbundsforhold:Angiv tilgængelige geotekniske data for at bestemme passende spud-can og funderingsarrangementer.
- Personalekapacitet:Definer den normale besætningsstørrelse, maksimal belægning, rumkonfiguration og driftsperiode.
- Miljøforhold:Overvej vind, bølger, temperatur, korrosionseksponering og andre stedspecifikke forhold.
- Dækbelastning:Beregn krav til bolig, udstyr, ferskvand, mad, brændstof og operationel nyttelast.
- Efterspørgsel efter brug:Bestem krav til elektricitet, ferskvand, spildevand, HVAC, kommunikation og nødstrøm.
- Klassifikation:Bekræft den gældende marineklassificering og projektspecifikke lovkrav inden endelig ingeniørarbejde.
- Transport:Planlæg sektionsdimensioner og løftevægte omkring det tilgængelige transport- og installationsudstyr.
En klar teknisk specifikation i begyndelsen af indkøbsprocessen hjælper producenten med at udvikle en platform, der passer til det faktiske offshore-driftsmiljø i stedet for at stole på en generisk konfiguration.
Ofte stillede spørgsmål om Jack Up Living Quarter platforme
1. Hvor mange mennesker kan en Jack Up Living Quarter Platform rumme?
Den omtalte HAIDING SHIPYARD-konfiguration har en nominel indkvarteringskapacitet på op til 100 personer. Det faktiske antal kan justeres i henhold til lokalets layout, spisekapacitet, brugskrav, sikkerhedsarrangementer og projektspecifikationer.
2. Hvilken vanddybde kan platformen operere i?
Det refererede design er beregnet til cirka 3-100 m havvandsdybde, med spud-benlængder, der kan tilpasses fra 20-100 m. Endelig egnethed afhænger af havbundsforhold og projektspecifik ingeniøranalyse.
3. Hvilke faciliteter kan indgå?
Typiske faciliteter omfatter sovesale, badeværelser, spisepladser, madopbevaring, kontorer, mødelokaler, rekreative områder, medicinske rum, nødboliger, HVAC-systemer, ferskvandsopbevaring, elproduktion, brandsikring og overvågningssystemer.
4. Kan boligerne tilpasses?
Ja. Modulær konstruktion gør det muligt at konfigurere boliglayout, rumnumre, kontorområder, forsyningssystemer, strømkapacitet, nødfaciliteter og andre moduler i forhold til projektets driftskrav.
5. Hvordan transporteres platformen?
Den refererede platform kan opdeles i flere sektioner til transport. Afhængigt af projektets placering og sektionsdimensioner kan egnede oceangående pramme eller halvt nedsænkelige fartøjer overvejes til transport og offshore installation.
6. Er platformen egnet til langtidsophold offshore?
Platformen er specifikt konfigureret til udvidet personalebolig. Dets bolig-, klima-, catering-, ferskvands-, strøm-, medicinske og nødstøttesystemer er beregnet til at understøtte offshore-operationer, der varer uger eller måneder, afhængigt af den endelige projektkonfiguration.
Konklusion
En korrekt konstrueret Jack Up Living Quarter-platform kan tjene som en centraliseret offshore-base for indkvartering, operationer, medicinsk støtte, catering, forsyningsselskaber og nødberedskab. Med tilpasningsdygtige spud-ben, modulær konstruktion, op til 3.000 tons platforms lastkapacitet, indkvartering for op til 100 medarbejdere og integrerede forsyningssystemer, kan HAIDING SHIPYARD-løsningen konfigureres til olie og gas, offshore vind, dybhavsteknik, bjærgning, rørledningsreparation og andre marineprojekter. Hvis du planlægger et offshore-indkvarteringsprojekt og har brug for en platform, der passer til din vanddybde, besætningskapacitet, nyttelast, transportmetode og driftsmiljø,kontakt osfor at diskutere dine tekniske krav og få en skræddersyet Jack Up Living Quarter Platform-løsning.
