Når havvindprojekter kræver tunge løft, præcis turbinejustering og pålidelig drift i udfordrende havmiljøer,Jack Up vindmøllepark installationsplatformfraHAIDING SKIBSVÆFTgiver en specialbygget løsning. Designet til store offshore-turbiner på 16 MW og derover, kombinerer denne kraftige installationsplatform en 800 tons-klasse svingkran, automatisk hydraulisk nivellering, modulær transport og robust marinekonstruktion for at understøtte en effektiv vindmølleparkinstallation fra lavt til dybt vand.
Da havvindmøller fortsætter med at stige i størrelse og kapacitet, har installationsentreprenører brug for platforme, der er i stand til at håndtere tungere naceller, højere tårne, større komponenter og stadig mere krævende havforhold. En Jack Up Wind Farm Installation Platform løser disse udfordringer ved at hæve sit arbejdsdæk over havoverfladen på spud-ben, hvilket skaber et stabilt arbejdsmiljø for tunge løft og præcisionsmontering.
HAIDING SKIBSVÆFT-løsningen er designet til cirka 3-100 meters vanddybde med spudbenlængder på op til 150 meter, en samlet platformslastkapacitet på op til 3.000 tons og en integreret 800-tons 360° svingkran. Dets automatiske hydrauliske nivelleringssystem kan opnå ca. ±0,05° nivelleringsnøjagtighed, mens modulopbygningen gør det muligt at transportere og samle større komponenter tæt på projektsteder.
Indholdsfortegnelse
- Hvorfor er installation af havvind ved at blive mere udfordrende?
- Hvad er en Jack Up vindmøllepark installationsplatform?
- Hvad er platformens nøglefunktioner?
- Hvad er de vigtigste tekniske parametre?
- Hvorfor vælge en jack-up-platform i stedet for en flydende kran?
- Hvor kan platformen bruges?
- Hvordan forbedrer modulkonstruktion projektlogistik?
- Hvordan forbedrer platformen offshore løftesikkerhed?
- Hvad skal købere overveje, inden de vælger en platform?
- Ofte stillede spørgsmål
- Konklusion
Hvorfor er installation af havvind ved at blive mere udfordrende?
Den hurtige udvikling af offshore vindenergi har introduceret en ny generation af møller med væsentligt højere produktionskapacitet. Større turbiner kræver tungere naceller, længere vinger, højere tårne og mere krævende installationsprocedurer.
Traditionelle offshore-installationsmetoder kan blive stadig sværere, når bølgeinduceret fartøjsbevægelse påvirker løftenøjagtigheden. Under et tungt løft kan selv relativt små dæksbevægelser komplicere tårnsektionsopretning, nacellepositionering, fundamentarbejde og håndtering af komponenter.
Det er her en selvhævende installationsplatform tilbyder en stor ingeniørmæssig fordel. I stedet for kontinuerligt at udføre tunge løft fra et flydende dæk, kan platformen placere sig på arbejdspladsen, udfolde sine spud-ben, hæve skroget over vandet og etablere et forholdsvis stabilt arbejdsmiljø.
- Reduceret påvirkning fra bølgeinduceret fartøjsbevægelse under løft
- Forbedret arbejdsstabilitet for store turbinekomponenter
- Større løftekapacitet til næste generations møller
- Præcis platformsnivellering til turbinemontage
- Tilpasningsevne til forskellige offshore-vanddybder

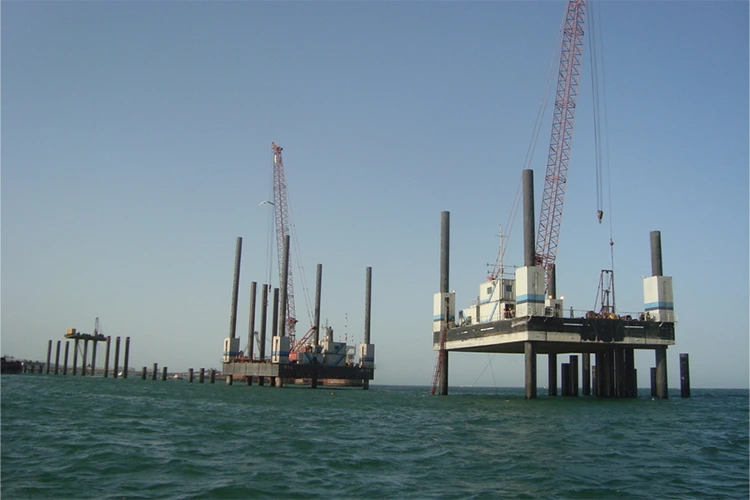

Hvad er en Jack Up vindmøllepark installationsplatform?
A Jack Up vindmøllepark installationsplatformer en specialiseret offshore konstruktionsplatform designet til at understøtte vindmølleinstallation, funderingsrelaterede operationer, tunge løft og udvalgte offshore vedligeholdelsesaktiviteter.
I modsætning til et konventionelt flydende fartøj bruger platformen lodret bevægelige spud-ben til at etablere en stabil forbindelse med havbunden. Hydraulisk løfteudstyr hæver arbejdsdækket over vandoverfladen efter positionering. Denne konfiguration gør det muligt at udføre tunge løft fra en mere stabil arbejdsbase.
Til store havvindprojekter kan platformen integrere flere kritiske systemer i én arbejdsenhed, herunder:
- Kraftig 360° svingkran
- Hydraulisk platform nivelleringssystem
- Spud ben og donkraft system
- Udstyr til håndtering af vindmøllekomponenter
- Understøtningsudstyr til fundament nivellering og fugning
- Last- og positionsovervågningssystemer i realtid
- Nødstrøm og løftesystemer
Hvad er platformens nøglefunktioner?
1. 800-tons-klasse tunge løfteevne
Den integrerede 360° svingkran er designet til krævende offshore løfteoperationer med en nominel kapacitet på op til 800 tons og en maksimal arbejdsradius på cirka 45 meter. Hovedkrogens løftehøjde kan nå mindst 120 meter, mens hjælpekrogen kan nå mindst 150 meter.
Denne konfiguration gør platformen velegnet til at håndtere store turbinekomponenter, herunder naceller med vægte op til ca. 600 tons og individuelle tårnsektioner, der vejer op til ca. 300 tons.
2. Automatisk hydraulisk nivellering
Præcision er afgørende ved tilslutning af større vindmøllekomponenter. Det integrerede hydrauliske nivelleringssystem er designet til automatisk at opretholde platformens justering med en angivet nivelleringsnøjagtighed på ca. ±0,05°.
Dette hjælper med at skabe et mere kontrolleret arbejdsmiljø for tårninstallation, nacelleløft, fundamentoperationer og andre præcisionsfølsomme procedurer.
3. Heavy-Duty Marine Steel Construction
Hovedstrukturen bruger CCSB marine stålplade, mens dækket kan inkorporere slidbestandigt modificeret marine stål. Den bærende hovedbjælketykkelse er angivet til mindst 60 mm med en flydespænding på mindst 235 MPa.
4. Modulært og transportabelt design
Platformen kan opdeles i flere transportable sektioner. Denne tilgang kan forenkle transporten til regioner, hvor konventionel storskala skibsbygningsinfrastruktur eller dybvandskonstruktionsfaciliteter kan være begrænset.
5. Realtidsovervågning og nødsystemer
Offshore tunge løft kræver kontinuerlig overvågning. Platformen indeholder overvågningsfunktioner for platformsniveau, løftelast, vindhastighed og positionering. En nødgenerator, manuelt løfteudstyr og kransikring mod fald giver yderligere driftssikkerhed.
Hvad er de vigtigste tekniske parametre?
Følgende tabel opsummerer de vigtigste specifikationer i forbindelse med installationsplatformen til HAIDING SHIPYARD Jack Up vindmøllepark.
| Parameterkategori | Teknisk parameter | Specifikation |
|---|---|---|
| Platformens dimensioner | Samlet længde | Cirka 80-100 m |
| Platformens dimensioner | Samlet bredde | Cirka 30-35 m |
| Platforms dybde | Strukturel dybde | Cirka 7,0–8,0 m |
| Spud Ben | Mængde / Type | 4 / Truss type |
| Spud Ben | Benlængde | 50-150 m |
| Vanddybde | Gældende rækkevidde | Cirka 3-100 m |
| Kran | Nominel kapacitet | Op til 800 tons |
| Kran | Arbejdsradius | Op til cirka 45 m |
| Kran | Hovedkrog Højde | ≥120 m |
| Kran | Hjælpekroghøjde | ≥150 m |
| Platformbelastning | Samlet belastningskapacitet | Op til 3.000 tons |
| Nivellering | Automatisk nivelleringsnøjagtighed | Cirka ±0,05° |
| Materialer | Hovedkonstruktionsstål | CCSB marine stålplade |
| Sikkerhed | Nødgenerator | 500 kW |
| Korrosionsbeskyttelse | Undervandsbeskyttelse | Kraftig belægning + katodisk beskyttelse |
| Certificering | Gældende klassifikation | ABS / CCS / DNV marine platform certificering |
Bemærk: Faktisk platformkonfiguration, løftekapacitet, benlængde, dimensioner og certificeringskrav skal bekræftes i henhold til det specifikke vindmølleprojekt, turbinemodel, havbundsforhold og gældende havregler.
Hvorfor vælge en jack-up-platform i stedet for en flydende kran?
Flydende kranfartøjer giver fremragende mobilitet, men deres flydende karakter betyder, at dæksbevægelser kan påvirkes af bølger, vind og strøm. For store turbinekomponenter kan denne bevægelse øge kompleksiteten af præcisionsløfteoperationer.
En jack-up-konfiguration giver et andet driftsprincip. Når platformen er placeret og hævet, understøttes arbejdsdækket gennem sine spud-ben i stedet for at flyde kontinuerligt på havoverfladen.
| Betragtning | Jack-up installationsplatform | Konventionel flydende kran |
|---|---|---|
| Arbejdsstabilitet | Høj stabilitet efter donkraft | Med forbehold for fartøjets bevægelse |
| Tunge komponentløft | Designet til store turbinekomponenter | Afhænger meget af fartøjets specifikation |
| Platform nivellering | Hydraulisk nivelleringssystem | Dynamisk kompensation kan være påkrævet |
| Stor turbine installation | Velegnet til tunge løft i fast position | Potentielt mere følsom over for havforhold |
| Mobilitet | Kræver flytning og jacking procedurer | Generelt meget mobil |
Den bedste løsning afhænger i sidste ende af projektdybde, havbundsforhold, turbinespecifikationer, installationsplan, vejrvindue, transportinfrastruktur og overordnet projektøkonomi.
Hvor kan platformen bruges?
En moderne Jack Up Wind Farm Installation Platform kan understøtte flere stadier af offshore vindudvikling i stedet for at være begrænset til én løfteopgave.
Installation af havvindmøller
Platformen kan understøtte installation af tårnsektioner, nacelleløft, positionering af turbinekomponenter og andre tunge løfteoperationer forbundet med store offshore-turbiner.
Fundament nivellering og fugning
Efter fundering eller pæleinstallation kan stabilt dækrum understøtte nivellering, fugning, udstyrshåndtering og tilhørende konstruktionsarbejde.
Vedligeholdelse af havvindmølleparker
I passende projektkonfigurationer kan platformen fungere som en midlertidig offshore-støttebase for vedligeholdelsesværktøjer, forbrugsvarer, reservekomponenter og materialeoverførselsoperationer.
Havvindprojekter med stor kapacitet
Med konfigurationer designet til møller på 16MW og derover, er platformen særligt relevant for næste generation af havvindmølleparker, hvor konventionelle løfteløsninger kan stå over for kapacitets- eller stabilitetsbegrænsninger.
Hvordan forbedrer modulkonstruktion projektlogistik?
En vigtig fordel ved modulopbygning er, at en stor offshore installationsplatform ikke nødvendigvis skal fremstilles og transporteres som én enorm struktur.
Platformen kan opdeles i flere sektioner, herunder hovedplatformens struktur, spud-bensektioner og kranmodul. Ifølge det refererede design kan platformen bestå af cirka 7-9 hovedsektioner, med individuelle sektioner designet til praktisk transport og montering.
- Vejtransport:Egnede sektioner kan transporteres til indlandsmonteringssteder.
- Jernbanelogistik:Modulære komponenter kan integreres i passende multimodale transportplaner.
- Søtransport:Større sektioner kan flyttes med pramme eller tunge løftefartøjer.
- Montering på stedet:Modulære sektioner kan tilsluttes tæt på projektstedet.
- Global projektimplementering:Tilgangen kan hjælpe med at betjene offshore-projekter i regioner med forskellige havneinfrastrukturforhold.
Denne modulære filosofi kan være særlig værdifuld for internationale vindmølleudviklere, EPC-entreprenører, marinebyggefirmaer og offshore-installationstjenesteudbydere.
Hvordan forbedrer platformen offshore løftesikkerhed?
Sikkerhed er en af de vigtigste overvejelser, når man løfter hundredvis af tons udstyr offshore. Platformen kombinerer derfor konstruktionsteknik, hydraulisk styring, overvågningsteknologi og nødsystemer.
- Automatisk nivellering:Hydrauliske systemer hjælper med at opretholde den nødvendige platformsindstilling.
- Belastningsovervågning:Sensorer kan overvåge løftebyrder og give driftsadvarsler.
- Positionsovervågning:Positioneringssystemer hjælper operatører med at forstå platformens placering under offshore arbejde.
- Vindovervågning:Vindhastighedsinformation understøtter operationel beslutningstagning.
- Nødstrøm:En 500 kW nødgenerator giver mulighed for backup.
- Kranbeskyttelse:Anti-fald og vindlåsesystemer giver yderligere sikkerhedsforanstaltninger under løft og standby-operationer.
For offshore-projekter bør disse funktioner altid integreres i et bredere skibssikkerhedsledelsessystem, løfteplan, vejrovervågningsproces og projektspecifik risikovurdering.
Hvad skal købere overveje, inden de vælger en platform?
At købe en Jack Up vindmøllepark installationsplatform er en stor ingeniørbeslutning. Købere bør vurdere hele projektet i stedet for kun at fokusere på krankapacitet.
- Vanddybde:Bekræft, at spudbenets konfiguration passer til den faktiske arbejdsdybde.
- Havbundsforhold:Analyser jordens styrke, gennemtrængningskrav og fundamentets stabilitet.
- Turbine specifikationer:Tjek nacellevægt, tårnsektionsvægt, navhøjde og turbinekapacitet.
- Kranydelse:Evaluer nominel belastning, arbejdsradius, løftehøjde og synkroniseringsnøjagtighed.
- Dækkapacitet:Bekræft, at udstyr, personale, materialer og kranbelastninger forbliver inden for strukturelle grænser.
- Transport:Overvej havneadgang, vejrestriktioner, søtransport og monteringskrav.
- Klassifikation:Bestem, om ABS, CCS, DNV eller en anden klassifikationsramme er påkrævet.
- Korrosionsbeskyttelse:Gennemgå belægningssystemer og katodisk beskyttelse for langsigtet offshore-service.
- Eftersalgsteknik:Kontroller, om producenten yder installationsplanlægning, idriftsættelse, teknisk support og vedligeholdelsesassistance.
For internationale købere på udkig efter enKina producentellerKina leverandør, er det også vigtigt at vurdere produktionskapacitet, ingeniørerfaring, kvalitetskontrol, dokumentation, certificeringssupport, transportplanlægning og tilpasningskapacitet, før du afgiver en ordre.
Ofte stillede spørgsmål
1. Hvad bruges en Jack Up vindmøllepark installationsplatform til?
Det bruges primært til konstruktion af havvindmøller og tunge løft, herunder funderingsrelaterede operationer, tårninstallation, nacelleløft, komponenthåndtering og udvalgte vedligeholdelsesaktiviteter til havvindmølleparker.
2. Hvilken vanddybde kan denne platform operere i?
Den omtalte HAIDING SHIPYARD-konfiguration er designet til cirka 3-100 meter vanddybde med spudbenlængder på cirka 50-150 meter. De endelige specifikationer skal tilpasses i henhold til de faktiske forhold på stedet.
3. Hvilken turbinekapacitet kan platformen understøtte?
Platformen er designet med næste generation offshore-turbiner i tankerne, inklusive 16MW og derover konfigurationer. Det refererede design rummer hovedmotorvægte på op til cirka 600 tons.
4. Hvor meget kan den integrerede kran løfte?
Den integrerede 360° svingkran har en nominel løftekapacitet på op til cirka 800 tons, afhængig af arbejdsradius, konfiguration, driftsforhold og projektspecifikke tekniske krav.
5. Hvorfor er automatisk nivellering vigtig?
Præcis nivellering hjælper med at skabe en stabil arbejdsflade til tunge løft og justering af turbinekomponenter. Den omtalte platform giver en automatisk hydraulisk nivelleringsnøjagtighed på ca. ±0,05°.
6. Kan platformen tilpasses?
Ja. Platformdimensioner, spudbenlængde, krankonfiguration, løftekapacitet, dækarrangement og andre tekniske parametre kan konstrueres i henhold til vanddybde, turbinestørrelse, havbundsforhold og projektkrav.
Konklusion
Den hurtige vækst af havvind skaber efterspørgsel efter installationsudstyr, der sikkert kan håndtere større møller og samtidig bevare præcision og driftseffektivitet. ENJack Up vindmøllepark installationsplatformgiver et stabilt alternativ til konventionelle flydende løfteløsninger ved at hæve arbejdsdækket over vandet og integrere tunge løft, hydraulisk nivellering, overvågning og modulære transportmuligheder i ét specialiseret system.
For udviklere, EPC-entreprenører, offshore byggefirmaer og internationale købere, der vurderer enKina producent eller leverandør, HAIDING SHIPYARD tilbyder et platformskoncept, der er konstrueret omkring kraftige offshore vindinstallationskrav, herunder 800-tons-klassens løftekapacitet, 3.000-tons samlet platformslastkapacitet, 50-150 meter spudben og drift på cirka 3-100 meters vanddybde. Hvis du planlægger et offshore vindinstallationsprojekt og har brug for en skræddersyet platformkonfiguration, teknisk rådgivning, transportløsning eller projektspecifik ingeniørsupport,kontakt osi dag for at diskutere dine krav med HAIDING SHIPYARD og udvikle en praktisk offshore installationsløsning til dit næste vindmølleprojekt.
