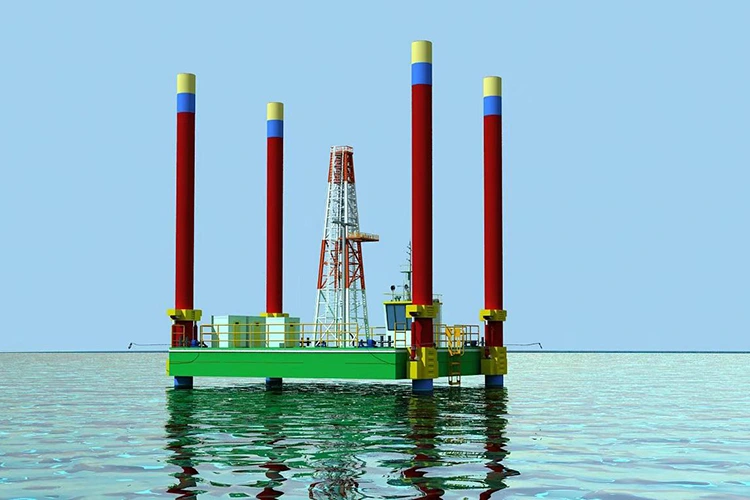

Jack Up boreplatform

Når du borer 4.000 m under havbunden, kan en dækhældning på 0,1° bringe dit brøndboring 6 m væk fra målet. HAIDING SHIPYARD leverer Jack Up Drilling Platform, der holder platformen niveau inden for ±0,05° gennem real-time hydraulisk benkompensation, der reagerer på bølgebevægelser, før den påvirker strengen. Riggulvet har et trækværk på 5.000 m, et 60 kN·m roterende bord og en 120 m³/t mudderpumpe – alt sammen anlagt, så boreren forbliver fokuseret på vægt-på-bor og ROP, ikke på at bekæmpe skrogbevægelser. Dette er en boreplatform, ikke en løftepram; hvert designvalg starter med brøndboringen.

Hvordan påvirker platformens hældning målretning efter dyb reservoir?

Borere på land tager en fast overfladeplacering for givet. Offshore sidder dit "riggulv" på ben, der kan sætte sig, skifte under vindbelastninger eller reagere på skiftende rørstativvægte. Det mål, der virkelig betyder noget, er ikke maksimal dybde - det er, hvor meget af den dybde, der forbliver inden for betalingszonen.

En 0,1° hældning ved overfladen giver en bundhulspositionsfejl på >6m ved 3.500m. Den fejl sætter ofte produktionssektionen uden for reservoiret, hvilket tvinger et sidespor, der koster millioner og bruger ugers rigtid. Selv mindre svingninger under tilslutninger kan forårsage dårlig cementplacering eller forskydning.

Jack Up Drilling Platformens automatiske nivelleringssystem (tre-akset hældningsmåler, nøjagtighed ±0,02°) justerer kontinuerligt hvert ben for at holde riggulvet inden for tolerance. MWD-værktøjet sender afvigelses- og azimutdata til borerens skærm hvert 30. sekund. Hvis en byge rammer, reagerer benkompensation, før MWD'en registrerer en ændring - så brøndstien forbliver jævn. Denne kontrol med lukket sløjfe er grunden til, at brønde, der er boret fra denne enhed, konsekvent viser vertikalitetsafvigelse under 0,5‰, selv gennem indbyggede hårde stringere, der har tendens til at skubbe boret ud af kurs.

Optimering af muddercirkulation og fjernelse af faste stoffer i dybe brønde

Højtrykspumpning:Dobbelte 120 m³/h pumper (en aktiv, en standby) opretholder >35 MPa tryk for at løfte spåner fra 5.000 m borestrenge uden at erodere borehullet.

4-trins faststofkontrol:Et flertrinstog - ryster, afslibningsmaskine, desilter og centrifuge - fjerner borede faste stoffer ned til 5-7 mikron.

ECD og reologikontrol:Centrifuge-bypass og blandetragte med høj forskydning muliggør mudderjusteringer i realtid under tilslutninger, hvilket forhindrer ECD-spidser og væsketab i overtrykt skifer.

Dobbelt tankage og vedligeholdelse: Dedikerede omrørertanke holder vand- og oliebaseret mudder homogent. Tilgængelige overliggende ventiler skærer rengøringen fladt af og opretholder daglige ROP'er på 200-300 m i blød klippe og 80-100 m i slibende formationer.

Spud-ben, der forstår havbundens variation

Offshore havbundsforhold varierer meget på tværs af driftszoner - fra stivt ler i Nordsøen og løst sand ud for Vestafrika til blødt, komprimerbart silt i Bohai-bugten. Håndtering af disse bløde øvre lag og pludselige storme uden at risikere platformskader afhænger af fire strukturelle designvalg:

Truss-bengeometri: Fire sektionsben af ​​spærtype (2,0-2,5 m diameter, længder fra 30 til 150 m) giver den strukturelle stivhed, der kræves til varierende vanddybder og havbundsbelastningsfordelinger.

Punch-Through Forebyggelse: Udvidelige spuddåser med et kontaktareal på ≥80 m² fordeler forbelastningsvægten jævnt. Dette store fodaftryk forhindrer gennemslag - en pludselig benindtrængning, der kan vippe skroget og overbelaste donkraften - og kan udvides yderligere baseret på geotekniske rapporter på stedet.

Hærdet stativmetallurgi: Benstativerne bruger kølet og hærdet CCSB marinestål hærdet til ≥200 HB, hvilket giver tandhjulets tænder en 25-årig levetid mod cyklisk træthed og saltvandsspændingskorrosion.

Parametre for stormoverlevelse: Løftehastigheder med fuld last på 0,2-0,4 m/min tillader hurtig hævning af dæk for at fjerne indkommende byger. Kombineret med Grade 12 vindmodstand og en 6 m bølgetolerance, forbliver Jack Up Drilling Platformen låst på stedet gennem monsunhavtilstande, der tvinger flydende fartøjer til at koble fra.

Hvorfor slog 6 sektioner One Giant Hull?

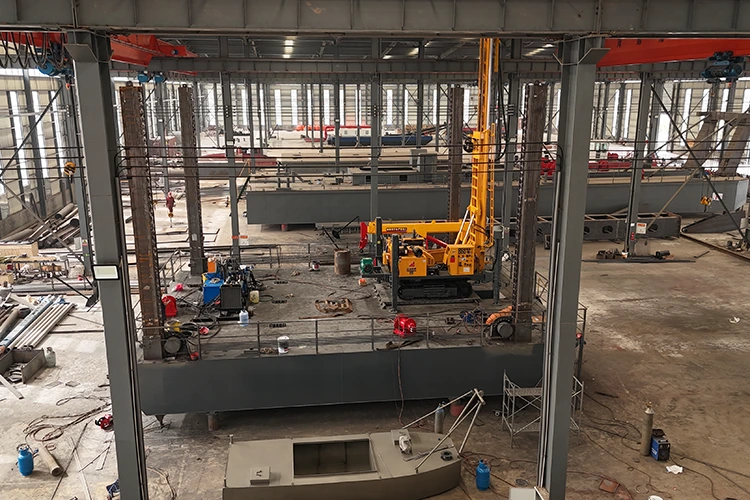

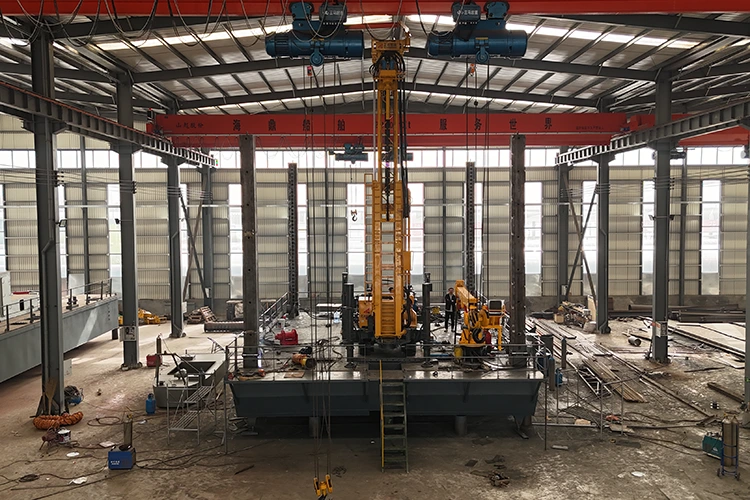

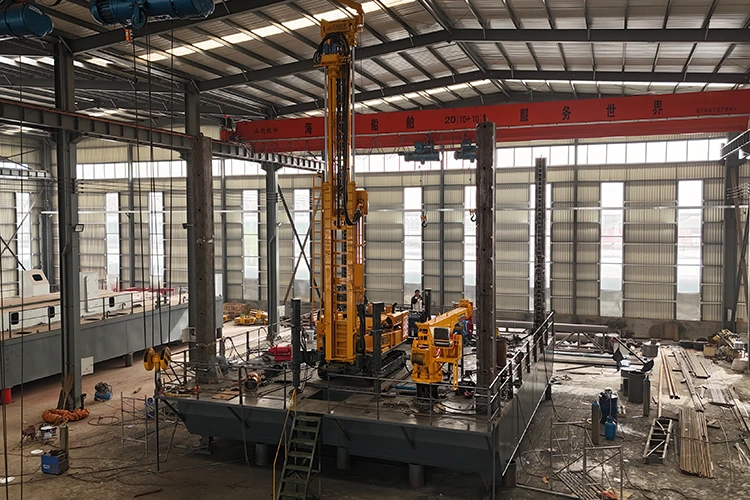

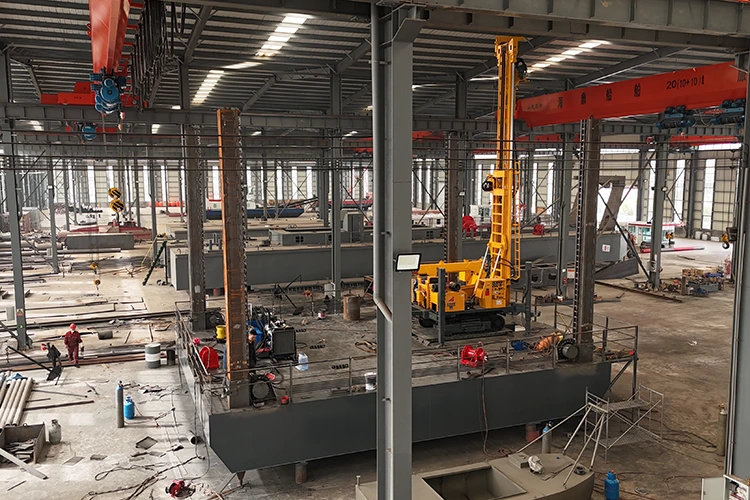

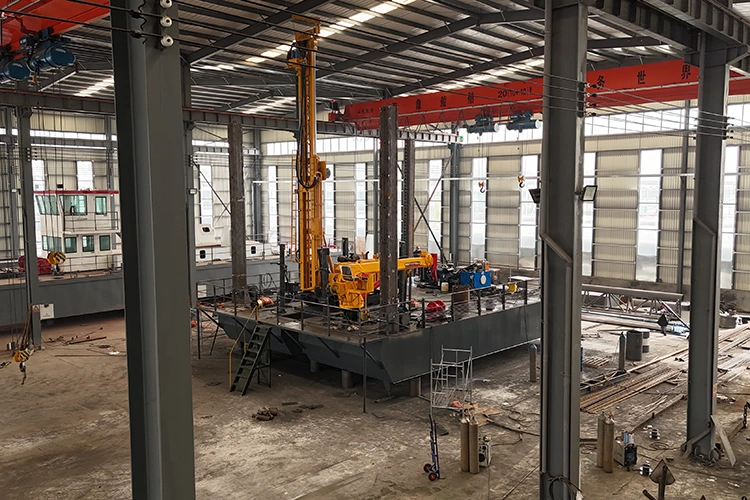

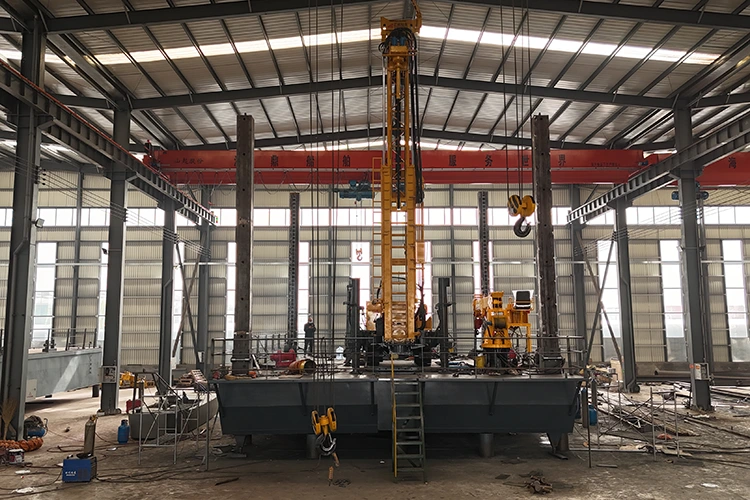

Traditionelle jack-up-rigge kræver dedikerede værfter og tungt løft. Denne  Jack Up Drilling Platform er opdelt i 6 til 8 moduler – hoveddæk, bensektioner, boremodul – hver ≤120 tons. Denne tilgang giver flere praktiske fordele:

• Moduler sejler med lastbil, jernbane eller standard fladdæksfartøjer til enhver havn med en 150-t kran.

• Montering på stedet tager 10-15 dage med en flydende kran og boltede flangeforbindelser (ingen feltsvejsning på primære strukturer).

• Ved kampagner med flere brønde kan du få den første platform til at bore, mens den anden er samlet i nærheden.

• Sektioner er fuldt ud udskiftelige – et beskadiget ben kan udskiftes uden at afmontere hele platformen, hvilket reducerer nedetiden og forlænger levetiden.

Materialevalg: Ikke kun stål, men det rigtige stål

Den primære struktur bruger CCSB marine stålplade (udbytte ≥235MPa) med hovedbjælketykkelser på 50 mm og derover. Dæksområder, der udsættes for store muddertanke og foringsrør, får en slidstærk modificeret version, der modstår overfladeslid fra rørhåndtering.

Undervandsbeskyttelse er designet til lang levetid i marken. Den tunge dybhavsbelægning plus offeranodesystem giver 15 års korrosionsbeskyttelse, der matcher typiske feltudviklingscyklusser.

Lavtemperatursejhed er indbygget: CCSB-plade leverer ≥27J slagenergi ved –20°C, hvilket muliggør boring året rundt på nordlige breddegrader (f.eks. Bohai-vinter). Muddersystemet inkluderer isolering og sporopvarmning for at opretholde viskositeten, selv når omgivelsestemperaturerne falder til under frysepunktet - så du ikke er tvunget til at indstille driften i de koldeste måneder.

Detaljerede tekniske parametre

Applikationsscenarier

Efterforskningsbrønde i grænsebassiner – Sydkinesiske Hav / Østkinesiske Hav, 50-100 m vanddybde, boring til 5.000 m for at teste karbonat- eller turbiditreservoirer. MWD- og mudderlogs i realtid identificerer betalingszoner, hvilket reducerer kabelkørsler og reducerer evalueringstiden med 30 %.

Udviklingsbrønde i modne felter – Bohai-bugten / Beibu-bugten, 10-50 m dybde, retningsbestemt boring for at dække flere forkastningsblokke fra et enkelt sted. Platformen giver en effektivitetsgevinst på 25 % i forhold til ældre designs – hurtigere tripping (forbindelser under 2 minutter) og automatiseret rørhåndtering reducerer manuelt arbejde.

Overhalings- og genindstigningsoperationer – Boretårnet og underkonstruktionen håndterer tungere belastninger til rørformede bjærgnings- og fiskeværktøjer, hvilket eliminerer behovet for et separat overhalingsfartøj.

Tekniske tilpasninger og livslang støttesystemer

At skræddersy platformhardware til specifikke udfordringer på stedet og opretholdelse af operationel parathed kræver målrettede strukturelle ændringer og global feltsupport:

Strukturel tilpasning

Benlængder (op til 150 m), spud kan komme i kontakt med områder (≥80 m²), og kranløftekapacitet er konstrueret til at matche stedspecifikke vanddybder, jordbærende profiler og krav til tunge løft.

Svært miljø-pakker

Eftermontering af koldt klima integrerer hydrauliske væsker ved lav temperatur, isoleret tankage og sporopvarmede muddertrug til forhold under nul. Højtemperatur-, højtryks (HTHP) pakker tilføjer forstærkede blowout preventer (BOP) stakke og en sekundær 70 MPa choke/kill manifold.

Global logistik og onsite service

Regionale reservedelshubs i Rotterdam, Singapore og Houston har slidstærke komponenter til hurtig levering, understøttet af onsite ingeniørafsendelse inden for 48 timer til større offshorebassiner.

Operationel parathed

Telemetrisystemer giver fjernovervågning i realtid af skroghældning og donkrafts sundhed, parret med struktureret præ-spud besætningstræning for at sikre driftssikkerhed fra dag ét.

Ofte stillede spørgsmål

Q: Hvordan håndterer Jack Up Drilling Platformen retningsboring, når havbunden er ujævn?

A: Vi gennemgår stedets geotekniske rapport og justerer forbelastningssekvensen for at undgå ujævn sætning. Spuddåserne med stort fodaftryk fordeler trykket, og differentialdonkraft kan kompensere for havbundens hældning, før boringen starter.

Spørgsmål: Hvad sker der, hvis mudderpumpen svigter under boring af en kritisk sektion?

A: En identisk standbypumpe er tilsluttet gennem manifoldventiler – omstilling tager <10 minutter. Vi lagerfører reserveforinger, stempler og ventiler ombord, og månedlige pumpeinspektioner er planlagt for at forhindre pludselige fejl.

Q: Kan platformen fungere med en reduceret besætning i længere perioder?

A: Automatisering dækker trækværker, drejebord og mudderpumpeparametre, hvilket gør det muligt for en borer og en assistent at styre normal boring. Til ture og casingkørsel anbefaler vi en standardbesætning, men layoutet reducerer manuel håndtering, hvilket muliggør effektive operationer med 20-25 mandskab.

Q: Hvordan sikres brøndkontrol i dybe højtrykszoner?

A: Brøndkontrolsystemet er uafhængigt af platformens hydraulik, med en dedikeret akkumulator og dobbelte BOP-stabler (ringformet og ram). Chokermanifolden er klassificeret til 70 MPa med en fejlsikker aktuator. En fuld tryktest udføres efter hver ben-forbelastning, og vores nødprocedurer følger IADC-retningslinjerne for dybvands-jack-up.
